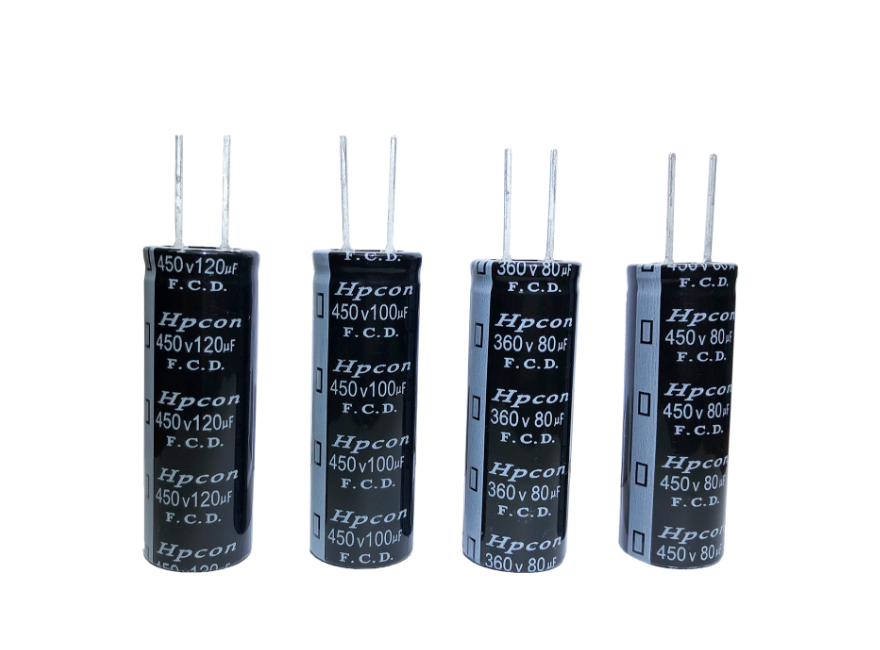

FCD
※頻閃(急速發光)電解電容器
適用範圍:警示燈、急速發光閃光燈用電解電容器
Specifications
| 項目 | 特性 | |||||||
|---|---|---|---|---|---|---|---|---|
| 溫度範圍 | -25 ~ +70℃ | |||||||
| 定格電壓 | 360V.DC | 450V.DC | ||||||
| 耐電壓 | 390V.DC | 500V.DC | ||||||
| 靜電容量容許差 | -10+20﹪ （25℃,120Hz） | |||||||
| 洩漏電流 | I=3√CV (定格電壓印加5分鐘後) C=定格靜電容量(μF) | I=(洩漏電流(μA) V=定格電壓(V) | ||||||
| Tanδ﹪/ 損失角 | 7% MAX （25℃,120Hz） | |||||||
| 充放電特性 |
通過氙氣閃光管在45°C的額定電壓下每1秒充放電100萬次。
|
|||||||
| Cap(μF)/∅D | ∅22 | ∅25 | ∅30 | ∅35 |
|---|---|---|---|---|
| 30 | 22X30 | |||
| 40 | 22X40 | |||
| 50 | 22X50 | 25X40 | ||
| 60 | 22X60 | 25X45 | ||
| 80 | 25X55 | |||
| 100 | 25X65 | 30X55 | ||
| 120 | 25X75 | 30X65 | ||
| 150 | 30X75 | 35X65 | ||
| 200 | 35X75 | |||
| 300 | 35X85 |
