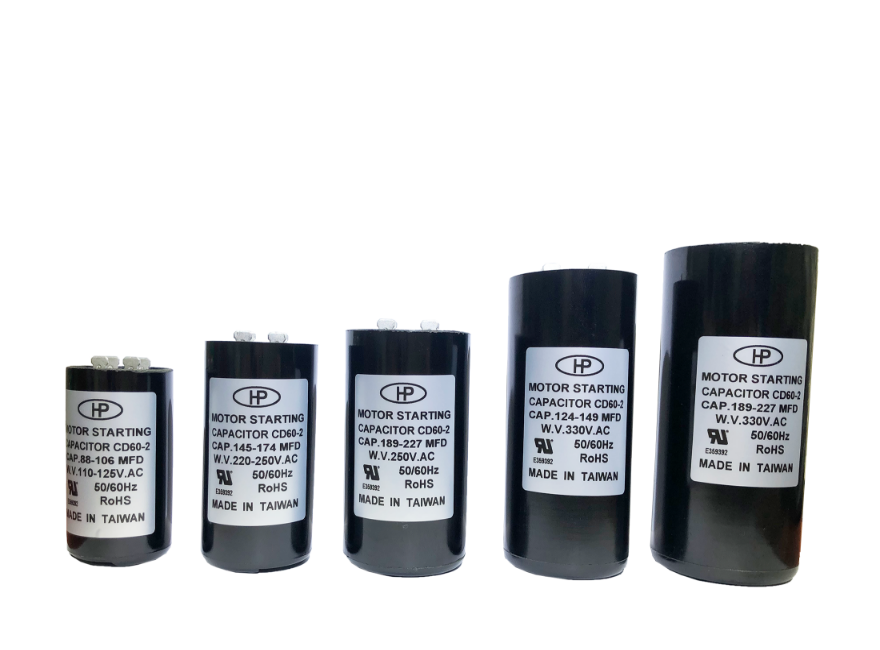

110-330V起動電容-電木殼
CD60-2型電容器是按照美國電子工業協會ANSI / EIA-463、IEC6025-2標準開發研製的更新換代產品，電容器外殼用酚醛樹酯鑄壓而成。
其絕緣性能好，強度大，不易破損；終端密封性好、牢固、不漏液並能承受較大的各方向外力。
它不僅外型美觀、使用方便，而且具有參數穩定、質量可靠、使用壽命長等特點。
CD60-2型電容器不僅運用於頻率為50/60Hz，額定電壓為110VAC至330VAC的交流電動機上做起動用，產品並通過美國 UL 安規測試還廣泛應用於高科技領域中。
其絕緣性能好，強度大，不易破損；終端密封性好、牢固、不漏液並能承受較大的各方向外力。
它不僅外型美觀、使用方便，而且具有參數穩定、質量可靠、使用壽命長等特點。
CD60-2型電容器不僅運用於頻率為50/60Hz，額定電壓為110VAC至330VAC的交流電動機上做起動用，產品並通過美國 UL 安規測試還廣泛應用於高科技領域中。
Specifications
| 適用標準 | ANSI/EIA-463B, UL810 |
|---|---|
| 靜電容量範圍 | 25 ~ 1536 MFD |
| 靜電容量誤差 | +20-0﹪ （25℃,120Hz,） |
| 額定電壓範圍 | 110 ~ 330V.A C 50/60Hz |
| 溫度範圍 | -25 ~ +65℃ |
| Tanδ﹪/ 損失角 | 10% max (12% ≤30 µF) |
| 端子間耐壓 | 兩端子間加以額定電壓之1.2倍3分鐘。 兩端子間加以額定電壓之1.4倍30秒鐘。 |
| 端子外殼間耐壓 | 2000VAC for 60 sec |
| 壽命試驗 | 1秒ON 119秒OFF (1回/2分)25000回 靜電容量變化率±25以內 損失角規格值120%以下 |

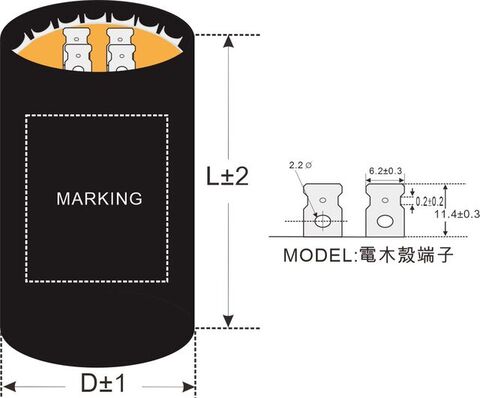

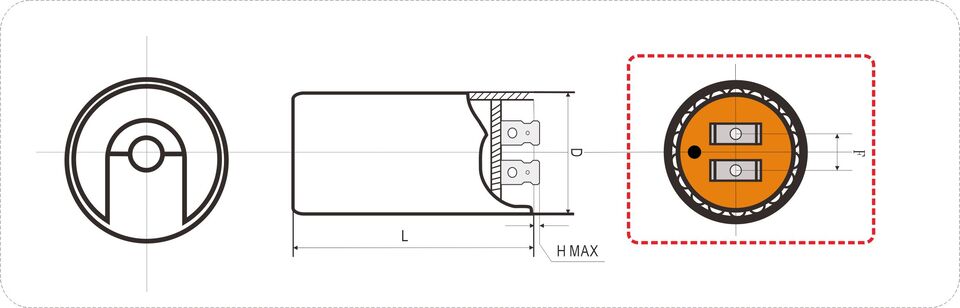

外殼尺寸(Case dimensions)
| D | 37 | 40 | 46 | 51 |
|---|---|---|---|---|
| L | 70 | 80 | 86~106 | 110~116 |
| F | 11 | 11 | 15 | 15 |
| H max | 2 | 2 | 0.5 | 1 |
外殼尺寸對照表
| Case Number | 尺吋(Size)(m/m) | Case Number | 尺吋(Size)(m/m) |
|---|---|---|---|
| 1 | 37×70 | 4 | 46×106 |
| 2 | 40×80 | 5 | 51×116 |
| 3 | 46×86 |
| VOLTAGE | 110V | 125V | 165V | 220V | 250V | 330V |
|---|---|---|---|---|---|---|
| CAPACITANCE VALUE | CASE SIZE | CASE SIZE | CASE SIZE | CASE SIZE | CASE SIZE | CASE SIZE |
| 25-30 | 1 | 1 | 1 | 1 | 1 | 1 |
| 30-36 | 1 | 1 | 1 | 1 | 1 | 1 |
| 36-43 | 1 | 1 | 1 | 1 | 1 | 1 |
| 43-52 | 1 | 1 | 1 | 1 | 1 | 1 |
| 47-56 | 1 | 1 | 1 | 1 | 1 | 1 |
| 53-64 | 1 | 1 | 1 | 1 | 1 | 2 |
| 64-77 | 1 | 1 | 1 | 1 | 1 | 2 |
| 72-86 | 1 | 1 | 1 | 1 | 1 | 2 |
| 88-106 | 1 | 1 | 1 | 1 | 2 | 3 |
| 108-130 | 1 | 1 | 1 | 1 | 2 | 3 |
| 124-149 | 1 | 1 | 1 | 2 | 2 | 4 |
| 130-156 | 1 | 1 | 1 | 2 | 2 | 4 |
| 145-174 | 1 | 1 | 1 | 2 | 2 | 4 |
| 161-193 | 1 | 1 | 2 | 2 | 3 | 4 |
| 189-227 | 1 | 1 | 2 | 2 | 3 | 5 |
| 216-259 | 1 | 2 | 2 | 3 | 3 | 5 |
| 233-280 | 1 | 2 | 2 | 3 | 3 | 5 |
| 243-292 | 2 | 2 | 3 | 3 | 3 | 5 |
| 270-324 | 2 | 3 | 3 | 3 | 4 | 5 |
| 324-389 | 2 | 3 | 3 | 4 | 4 | 5 |
| 340-408 | 3 | 3 | 3 | 4 | 4 | 5 |
| 378-454 | 3 | 3 | 3 | 4 | 4 | |
| 400-480 | 3 | 3 | 4 | 4 | 4 | |
| 430-516 | 3 | 4 | 4 | 4 | 4 | |
| 460-552 | 3 | 4 | 4 | 4 | 4 | |
| 540-648 | 4 | 4 | 4 | 4 | 4 | |
| 590-708 | 4 | 4 | 4 | 4 | 4 | |
| 645-774 | 4 | 4 | 4 | 5 | 5 | |
| 708-850 | 4 | 4 | 4 | 5 | 5 | |
| 720-864 | 4 | 4 | 5 | 5 | 5 | |
| 800-960 | 4 | 4 | 5 | 5 | 5 | |
| 815-978 | 4 | 4 | 5 | 5 | 5 | |
| 829-995 | 4 | 4 | 5 | 5 | 5 | |
| 850-1020 | 4 | 5 | 5 | 5 | 5 | |
| 1000-1200 | 4 | 5 | 5 | 5 | 5 | |
| 1020-1224 | 4 | 5 | 5 | 5 | 5 | |
| 1175-1410 | 4 | 5 | 5 | 5 | 5 | |
| 1280-1536 | 4 | 5 | 5 | 5 | 5 |
